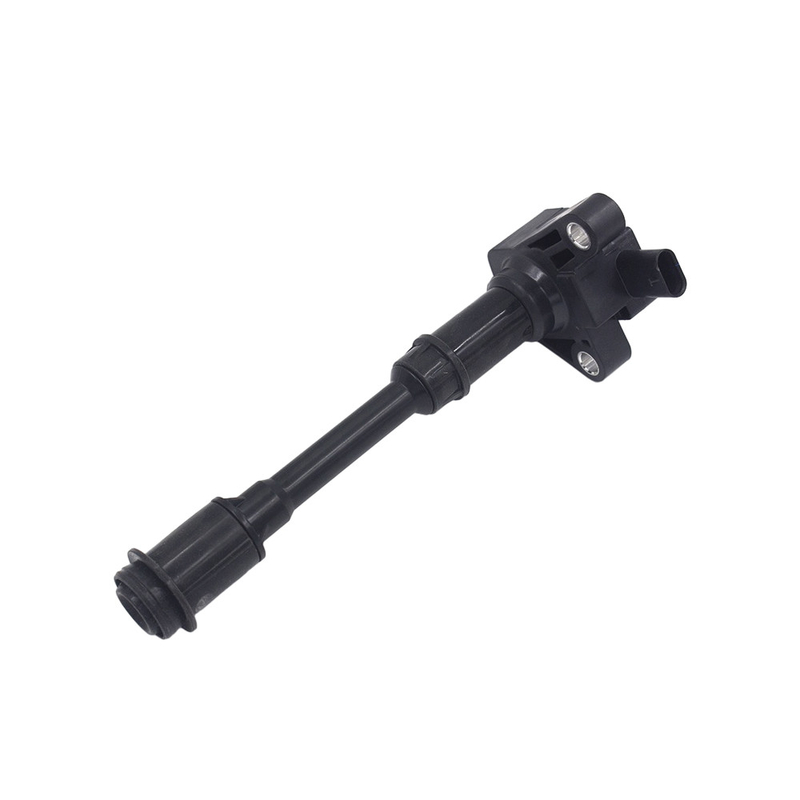

S60mk2 Automobiele Bobine 31422117 Turbobenzineoem

Volgens de magnetische kring, is de bobine verdeeld in twee types: open magnetisch type en gesloten magnetisch type.

Open magnetische kringsbobine

De open magnetische kringsbobine is over het algemeen een pot-vormige structuur. Het is samengesteld uit verscheidene siliciumstaalplaten om een staaf-vormige ijzerkern te vormen, en de secundaire rol en de primaire rol zijn respectievelijk gekronkeld op buiten de ijzerkern. De secundaire rol is een geëmailleerde draad met een draaddiameter van 0,05 tot 1 mm, en het aantal draaien is 20.000 tot 30.000. De draaddiameter van de primaire rol is 0,5 tot 1,0 mm, wat dikker is dan de secundaire rol, en het aantal draaien is slechts 150 tot 300. De primaire rol is gekronkeld op buiten de secundaire rol, zodat is de magnetische die stroomverandering door de secundaire rol wordt veroorzaakt precies hetzelfde als dat van de primaire rol. De het winden richtingen van de primaire rol en de secundaire rol zijn hetzelfde. Het begin van de secundaire rol wordt verbonden met de outputschakelaar met hoog voltage, en het eind van de secundaire rol wordt verbonden met het begin van de primaire rol en met „+“ terminal van de huisvesting verbonden. Het eind van de primaire rol wordt verbonden met de huisvesting. De „één“ post wordt verbonden met de collector van de machtstransistor in het ontstekingsmechanisme, en het ontstekingsmechanisme controleert aan en uit van de primaire rolstroom.

Gesloten magnetische kringsbobine

De ijzerkern van de gesloten magnetische kringsbobine is gesloten. De magnetische stroom gaat door de ijzerkern over. De magnetische doordringbaarheid van de ijzerkern is ongeveer 10.000 keer dat van lucht. Daarom wil de open magnetische kringsbobine hetzelfde verkrijgen als de gesloten magnetische kringsbobine. De magnetische stroom, de primaire rol moet een grote magnetomotive kracht (ampèrewindingen) hebben. Daarom moet een primaire rol met een groter aantal draaien en een grotere draaddiameter worden gebruikt; de primaire rol heeft een groot aantal draaien. Als u dezelfde draaienverhouding wilt verkrijgen, moet het aantal draaien van de secundaire rol ook worden verhoogd. Daarom is de open magnetische Miniaturisatie van de kringsontsteking van de rol onmogelijk. In tegendeel, kan de gesloten magnetische kringsbobine, wegens zijn lage magnetische weerstand, de magnetomotive kracht van de rol effectief verminderen en de bobine verkleinen. Momenteel, is de gesloten magnetische kringsbobine vrij verkleind, geweest en met een ontstekingsmechanisme kunnen worden gecombineerd of zelfs met een bougie worden geïntegreerd. Het brandbare samengeperste gas in de cilinder wordt aangestoken door de bougie. De traditionele bobine is een open magnetisch type, en zijn ijzerkern is gelamineerd met siliciumstaalplaten van ongeveer 0,3 mm, en de ijzerkern is gekronkeld met secundaire en primaire rollen. Het gesloten magnetische die type gebruikt een ijzerkern als III wordt gevormd de primaire rol te winden, en dan is de secundaire rol gekronkelde buitenkant. De magnetische lijn van kracht wordt gevormd door de ijzerkern om een gesloten magnetische kring te vormen. De voordelen van gesloten magnetische bobines zijn minder magnetische lekkage, laag energieverlies, en kleine grootte. Daarom worden de gesloten magnetische bobines algemeen gebruikt in elektronische ontstekingssystemen.
